Oversigt

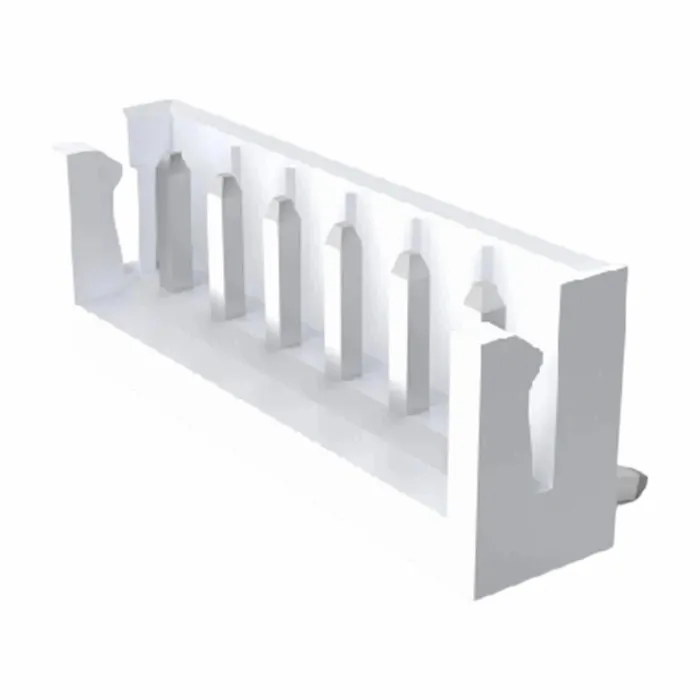

XHSConns 2,5 mm wafer enkelt-rækkeret-vinkel DIP H6,4 mm tråd-til-kort-stik er skræddersyet til strømforbindelser og giver et robust signal- og strøminterface. Den har solide kobberlegeringskontakter og et varme-bestandigt hus og er robust under forskellige forhold. Velegnet til strømsystemer, lydudstyr, videohardware og industrielle kontrolapplikationer, understøtter DIP retvinklet-montering og kabeladgang, og skubber forbindelserne fast. Som en pålidelig kinesisk leverandør tilbyder vi skræddersyede muligheder for at opfylde globale specifikationer.
I modsætning til andre prioriterer dette stik høj strøm og lav interferens for at sikre jævn systemdrift.
Specifikationer Højdepunkter
| Nuværende grænse | 2A Maks |
| Isoleringsmodstand | 1000MΩ Min |
| Modstå spænding | 1000V AC |
| Kontakt modstand | 20mΩ Maks |
| Temperaturområde | -25 grader til +85 grader |
| Belægningstype | Tin (standard) |
| Kontaktmateriale | Kobberlegering |
| Materiale til hus | Termoplast med høj-temperatur |
| Overholdelsesstandard | UL94 V0 |
| Pitch størrelse | 2,5 mm |
| Konfigurationstype | Enkelt række højre hjørne DIP H6,4mm |
Vigtige fordele
- Robust forbindelse: Lav impedans sikrer ensartet transmission, velegnet til applikationer med stor-belastning.
- Nem montering: Design i højre hjørne optimerer pladsen og forkorter fremstillingscyklussen.
- Stærk tilpasningsevne: Temperatur- og vibrationsbestandig, velegnet til industrielle miljøer.
- Omkostningskontrol: Letvægtsmaterialer reducerer byrde og omkostninger.
- Kompatibilitet og udvidelse: Letter systemintegration og understøtter justeringer.
Typiske applikationer
Dette stik udmærker sig i strømforsyninger, apparatmoduler og scanningshardware, hvilket giver en robust strømforbindelse. Gennemse vores 2,5 mm-seriealternativer, såsom SMT eller multi-bit-varianter, der passer til dit projekt.
Real-industricasestudie: Power System Integration
I 2025 samarbejdede vi med et energiudstyrsfirma om at levere 2,5 mm enkelt-rækkeret- DIP H6,4 mm-stik til deres backup-strømforsyning. Udfordringen var, at spændingsudsving og fugtighed under strømafbrydelsesskift nemt kunne forårsage fejl, hvilket påvirkede strømforsyningens stabilitet.
Applikationsløsning
Optimeret med valgfri guldbelægning og fugtbeskyttelse, opretholder 2A over et temperaturområde på -20 grader til +80 grader, med en testet modstand på 15mΩ og en pålidelighed på 97%.
Resultater
Efter systemimplementering faldt koblingsfejl med 19 %, og energieffektiviteten steg med 13 %. Virksomheden udtalte, at den rigtige-vinkelkonfiguration accelererede integrationen og sparede 16 % af tiden. Denne sag demonstrerer værdien af vores produkter i strømforsyningsindustrien og hjælper kunder med at opnå holdbare løsninger.
Fordele
- Forbedret slidstyrke
- Forbedret systemeffektivitet
- Tilbyder beskyttelse mod spændingsspidser
- Giver fleksible muligheder for tilslutning af forskellige typer enheder
Shenzhen Xuhuasheng Technology Co., Ltd.(XHS) har været viet til produktion og salg af elektroniske konnektorer i 10 år, idet de overholder troen på kvalitet først og kunden først. Vi er en pålidelig producent i tilsvarende jst stik med høj kvalitet og bedste pris. Vi fokuserer på at levere produkter af høj værdi til vores kunder, herunder han-header, hun-header, box header, wafer, FPC, RJ og ledningsnet. Ethvert behov for tilsvarende jst-stik, velkommen til at kontakte os. Bare ring eller send e-mail til os for at få professionel support, tro på, at XHS vil være din bedste forretningspartner!
Emballage og forsendelse
Inspektionsudstyr
Vores certifikat
Q＆A
Sp.: Hvad er de vigtigste elektriske parametre, du skal overveje, når du vælger et kort-til-kortstik?
A: Når du vælger et kort-til-kort-stik, er der flere vigtige elektriske parametre, du skal overveje. Disse parametre vil variere afhængigt af de specifikke applikationskrav, men nogle almindelige omfatter:
1) Kontaktmodstand
2) Tab af indføring
3) Afkasttab
4) Crosstalk
5) Nuværende vurdering
6) Spændingsværdi
7) Frekvensrespons
Q: Har du nogen patenter eller proprietær teknologi til dine produkter?
A: Vores produkter har opnået 15 patenter.
Spørgsmål: Hvordan påvirker valget af materialer ydeevnen af kort-til-kortstik?
A: 1, Elektriske egenskaber: Valget af materialer kan påvirke stikkets elektriske egenskaber, herunder kontaktmodstand, indføringstab og krydstale. Materialer med lav elektrisk resistivitet og god ledningsevne, såsom kobber eller guld, kan give god elektrisk ydeevne. Men hvis materialerne har en høj dielektrisk konstant, kan det føre til signalforringelse på grund af signalrefleksioner eller elektromagnetisk interferens.
2, Mekaniske egenskaber: Valget af materialer kan også påvirke de mekaniske egenskaber af stikket, herunder styrke, stivhed og holdbarhed. Materialer med gode mekaniske egenskaber, såsom høj styrke, lav termisk udvidelseskoefficient og modstandsdygtighed over for slid og korrosion, kan øge konnektorens pålidelighed og levetid.
3, Termiske egenskaber: Valget af materialer kan påvirke konnektorens termiske egenskaber, herunder termisk ledningsevne og termisk udvidelseskoefficient. Konnektorer lavet af materialer med høj varmeledningsevne, såsom kobber, kan aflede varme mere effektivt, hvilket reducerer risikoen for overophedning og beskadigelse af stikket.
4, Omkostninger: Omkostningerne til materialer kan påvirke de samlede omkostninger ved stikket. Høj-materialer, såsom guld eller keramik, kan være dyrere end standardmaterialer såsom kobberlegeringer eller plast.
Sammenfattende er valget af materialer i board-to-board-konnektorer en vigtig overvejelse, og forskellige materialer kan vælges baseret på de specifikke krav til applikationen. Materialevalget skal tage højde for stikkets elektriske, mekaniske og termiske egenskaber samt dets omkostninger for at sikre optimal ydeevne og pålidelighed.
