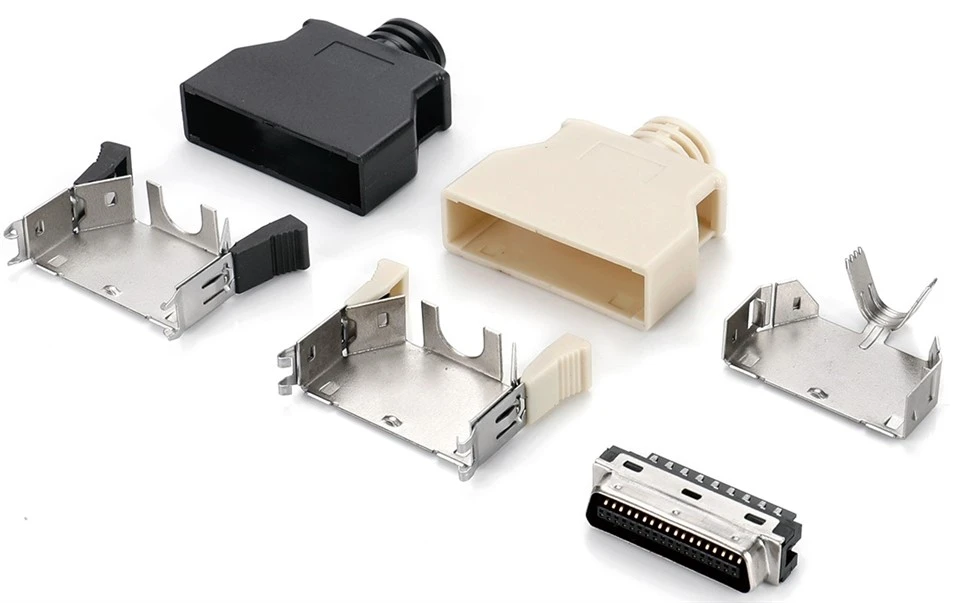

Produktoversigt og funktioner
- Type: 36-pin han, loddetype, med plastikhus og fjeder-låsemekanisme.
- Pitch: Typisk 1,27 mm (0,05 tommer), arrangement med høj-densitet.
- Hovedfunktioner: Høj-parallel datatransmission (understøtter SCSI-protokol).
- Giver pålidelig kabelsamling.
- Plasthus + fjeder-låsemekanisme sikrer en sikker forbindelse, hvilket letter hurtig indsættelse, fjernelse og fastgørelse.
- Besidder en vis interferensimmunitet, velegnet til industri- og udstyrssammenkobling.
Materialer og struktur
- Hus: PBT + 30% GF (glasfiberforstærket polybutylenterephthalat), sort, UL94 V-0 flammehæmmende.
- Hætte: ABS eller tilsvarende ingeniørplast, der giver mekanisk beskyttelse.
- Kontakter: Kobberlegering, kontaktområder typisk forgyldt-belagt (5U" eller højere), loddeområder fortinnet-.
- Skal: Plasthætte, nogle modeller kan udstyres med metalafskærmning.
- Clip Latch: Spring Latch for nem og hurtig låsning og udløsning.
- Strukturelle egenskaber: Trådloddetype (velegnet til manuel eller semi-automatisk trådlodning), 26-ben høj-densitetsarrangement med spændingsaflastende struktur.
- Vigtige elektriske og mekaniske specifikationer (typiske værdier)
| Antal pins | 36 stifter |
| Nominel strøm | 1,0 A (pr. pin) |
| Modstå spænding | 250V ~ 500V AC |
| Kontakt modstand | Mindre end eller lig med 20mΩ ~ 35mΩ |
| Isoleringsmodstand | Større end eller lig med 500MΩ ~ 1000MΩ |
| Driftstemperatur | -25 grader ~ +85 grader (nogle modeller kan nå -40 grader ~ +105 grader) |
| Parring/Fjernelsesliv | Større end eller lig med 500 cyklusser (afhængigt af model) |
| Låsetype | Fjeder-belastet, nem at betjene |
Applikationsscenarier
- Industriel automation: Bevægelseskontrol, PLC, servodrev, dataopsamlingssystemer.
- Medicinsk udstyr: Billeddannende udstyr, diagnostiske instrumenter.
- Test- og måleinstrumenter: Høj-dataindsamling, instrumentgrænseflader.
- Machine Vision: Industrielle kameraer, vision system tilslutning.
- Computerudstyr og lager: SCSI-harddiske, RAID, scannere, printere og andre traditionelle enheder.
- Andet: Kommunikationsudstyr, bygningsautomatisering, materialehåndteringssystemer og andre applikationer, der kræver høj-densitet, pålidelig forbindelse.
Forbindelser (datatransmission med høj-densitet), der bruges i industrielle maskinsynssystemer eller industrielle kameraer.
Funktioner og påmindelser
Fjederbelastede-låse: Let at betjene, velegnet til applikationer, der kræver hyppig til- og frakobling.
Trådbindingstype: Velegnet til manuel eller semi-automatisk fremstilling af tilpassede ledningsnet.
Hovedapplikationer: Industrielle scenarier, der kræver pålidelige forbindelser med høj-densitet, såsom maskinsyn, servostyring, testinstrumenter, medicinsk udstyr og ældre SCSI-lagringssystemer.
.
Teknisk dokumentation og anden information
- teknisk dokumentation: Et komplet datablad (inklusive måltegninger, loddespecifikationer, indførings- og udtrækskræfter, materialerapporter osv.) kræves normalt fra producenten.
- Certificeringer: RoHS, UL94 V-0, almindelige industri-/bilcertificeringer.
- Tilpasning: Understøtter forskellige ledningslængder, afskærmningsmetoder, låsetyper (fjederklemmer eller skruer), metalskalversioner osv.
- Emballage: Enkelt- eller bulkemballage, velegnet til kabelsamling.
Bemærkninger:
- Dette er en loddetype, velegnet til kabelsamlinger.
- Fjederklemmelåsning er praktisk at betjene, men låsekraften er ikke så stærk som skruelåsning, velegnet til hyppig isætning og fjernelse eller moderate vibrationsmiljøer.
- Den tilhører den samme SCSI-stikkategori med høj-densitet som MDR 26Pin- og Centronics-serien med stærk kompatibilitet.
Hvis du har brug for billeder af denne SCSI 26P båndhanstik (loddetype med plastikfjederklemme) i faktiske anvendelsesscenarier (kabelstammelodning, enhedstilslutning, industrielle applikationer osv.), så lad mig det vide, og jeg kan levere dem med det samme!
FAQ
Sp.: Hvad er SCSI (HPCN) 36P hankonnektor med loddet trådplade og fjeder-belastningssamling?
A: Det tilhører HPCN-typen SCSI-båndstik med 36 ben (2 rækker x 18 ben), et hanstik, loddet ledningsforbindelse og en plastikskal + fjeder-belastet snap-monteringsstruktur. Det bruges hovedsageligt til signal/dataforbindelser i industriel kontrol, servo, PLC, CNC og andet udstyr.
Sp.: Hvad er forskellen mellem fjeder-belastede og skrue-konnektorer?
A: Fjeder-belastet: Sikret med metalfjederclips på begge sider, hurtig-installation, værktøj-fri og stød--resistent. Skrue-type: Sikret med skruer på begge sider, mere robust og velegnet til kraftige vibrationer.
Q: Kompatible kabelspecifikationer?
A: Enkelt-kabel: 24–28 AWG Kabel OD: Kompatibel med 6,0–9,0 mm (almindelig 7,0/8,0 mm) Både båndkabler og enkelt-kabler er kompatible (loddet type).
Q: Er de kompatible med forskellige mærker?
A: HPCN 36P-hanstikket er i overensstemmelse med standarden med identisk struktur, pin-positioner og afstand og er udskifteligt. Forskellene ligger i: fjederstyrke, skalmateriale, guldbelægningstykkelse og kabeludgangsstørrelse.
Sp.: Forholdsregler for industrimiljøet:
A: Temperatur: -40 grader ~ +105 grader Beskyttelse: IP20 (ikke vandtæt), skal bruges i en indkapsling/vandtæt boks. Vibration: Fjeder-konnektorer giver bedre stødmodstand end skruer, men kabelsikring er stadig nødvendig for at forhindre træthed og brud. Forebyggelse af interferens: Afskærmet kabel med enkelt-ende jording anbefales.
